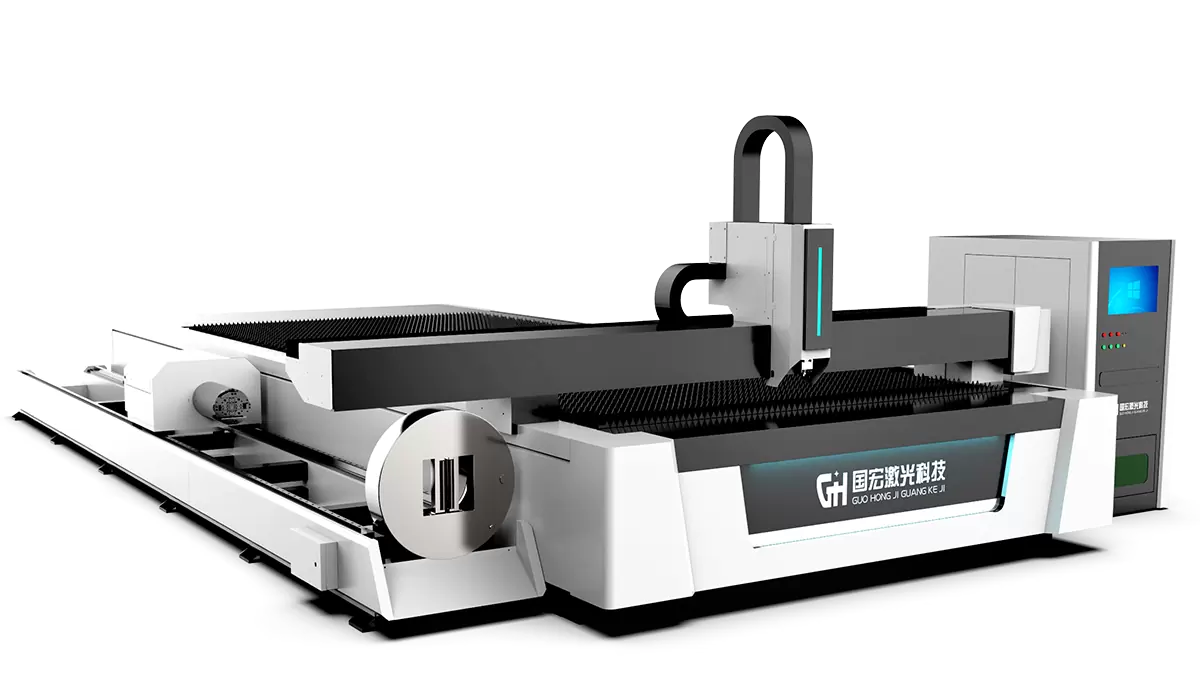

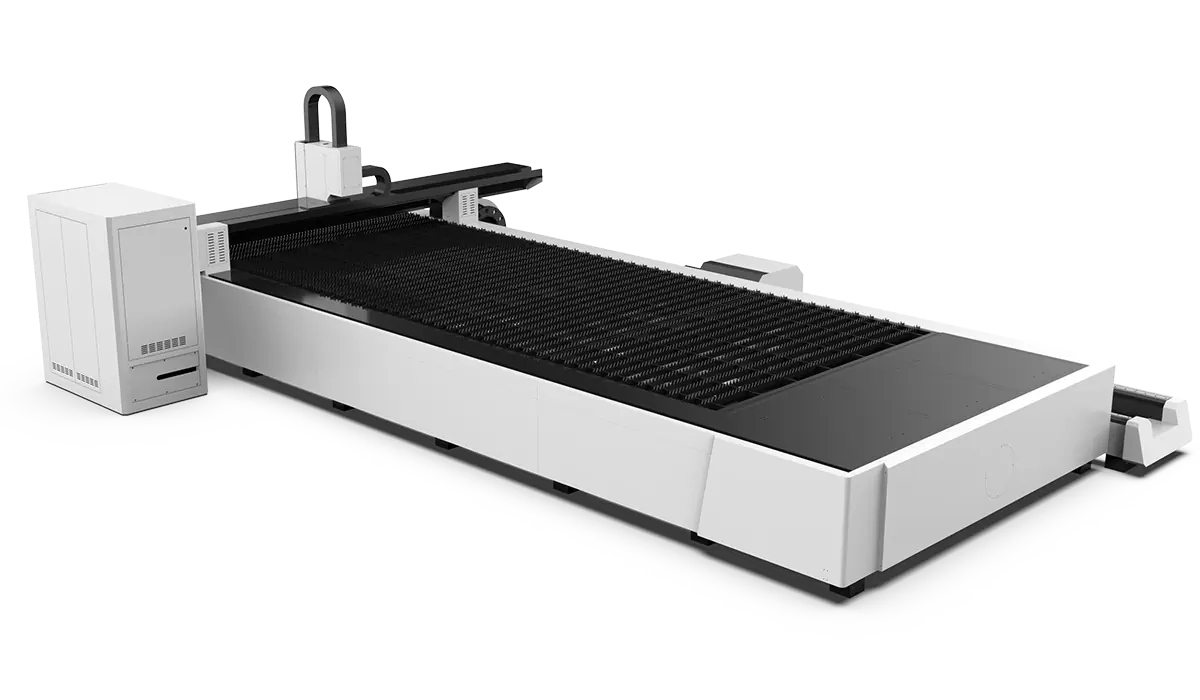

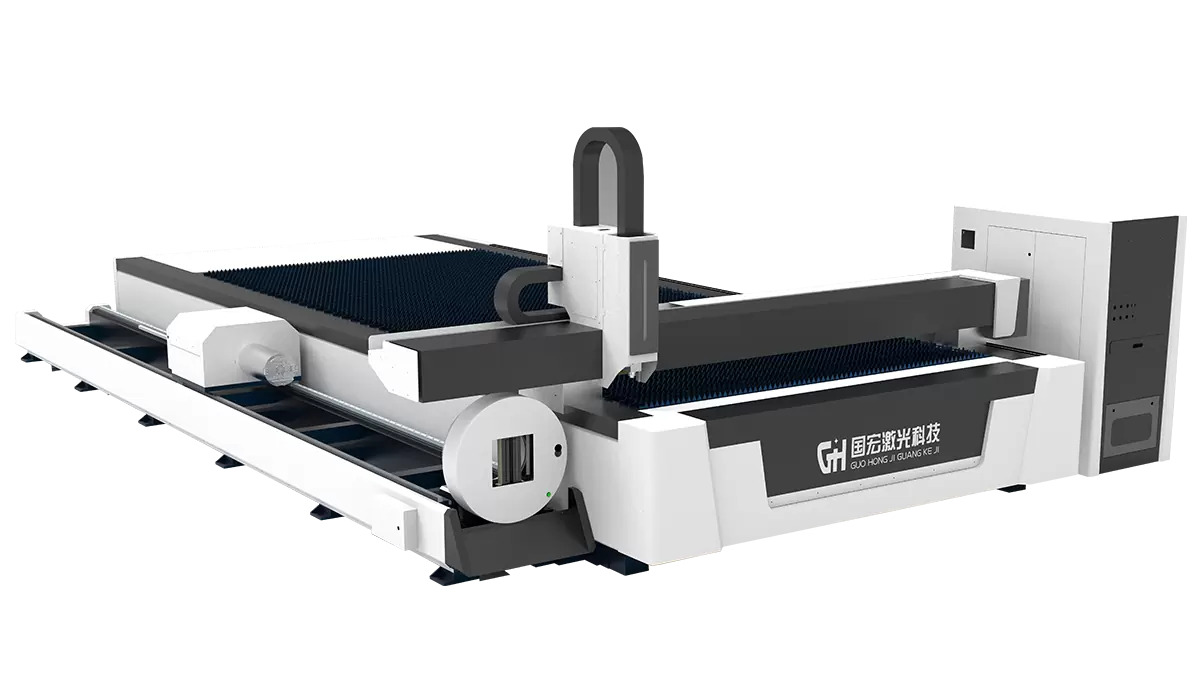

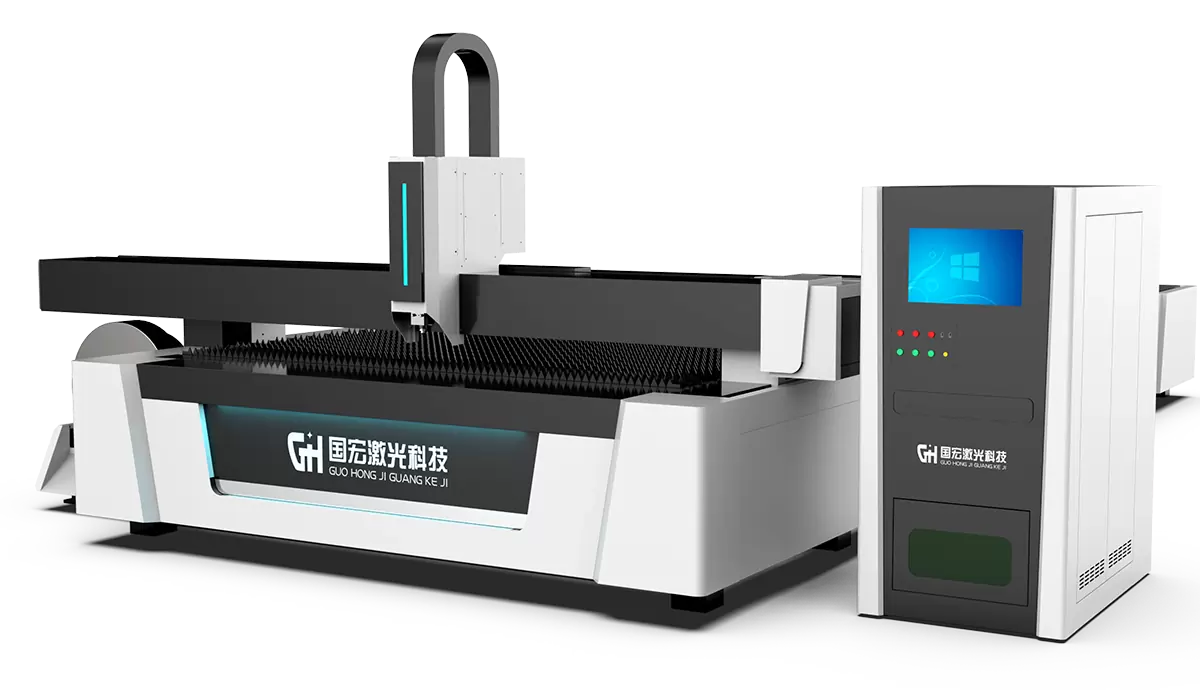

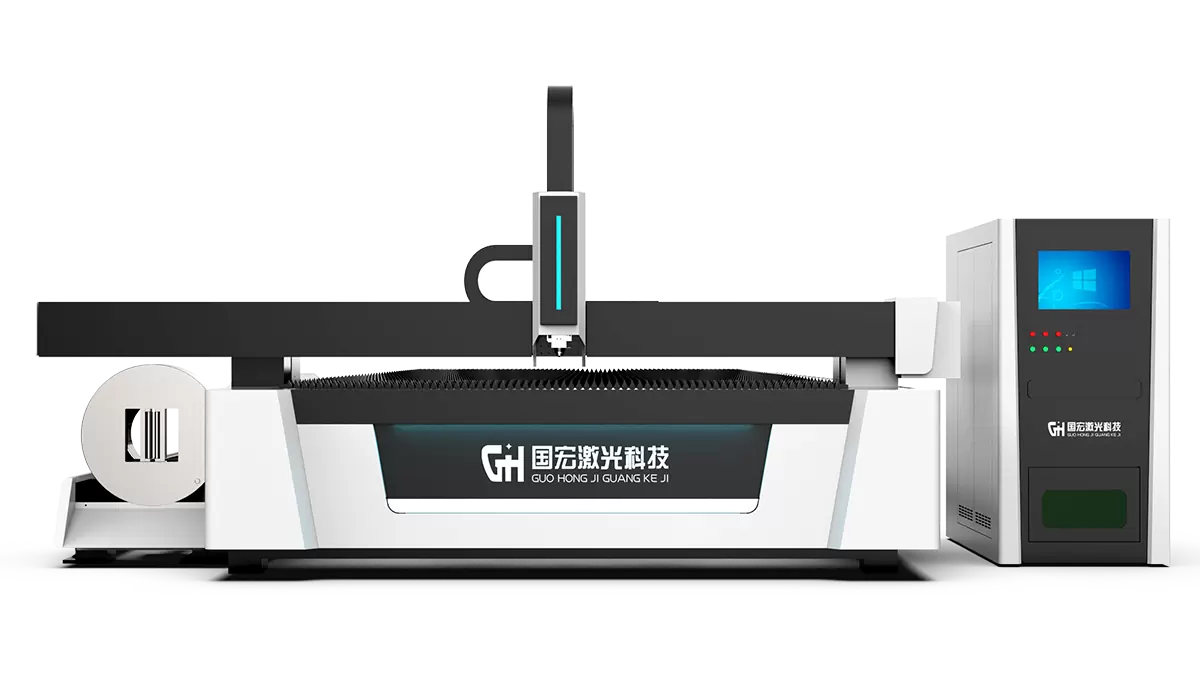

Série GH-FT
Máquina de corte a laser de chapas e tubos

Introdução do produto

1. Dupla utilização e economia de custos, não apenas corta placas de metal, mas também tubos de metal. Economize custos e espaço, melhore a eficiência da produção

2. Cama de máquina soldada de aço de alta resistência, aplicando tecnologia de recozimento de alívio de tensão para eliminar a tensão residual da cama, garantir a estabilidade a longo prazo e a não deformação da cama da máquina

3. Feixe de alumínio de alta resistência de grau de aviação, peso leve, pequena inércia, usinagem áspera após recozimento para eliminar o estresse interno e acabamento após tratamento de envelhecimento por vibração secundária, para garantir a resistência e estabilidade geral do feixe

4. Mandris pneumáticos duplos, adotando um design de braçadeira pneumática em ambos os lados e podem modular o centro automaticamente

5.Sistema de controle inteligente, o software de corte CypCut é um conjunto de software especialmente desenvolvido para a personalização profunda da indústria de corte a laser, fácil de usar, rico em funções, adequado para diversas ocasiões de processamento.

Welded Machine Bed

Cama de máquina soldada


A cama é soldada em seções com aço estrutural carbono comum. Após a soldagem, ele é usinado após o recozimento para alívio de tensões e, em seguida, submetido ao envelhecimento por vibração, para que as tensões de soldagem e usinagem possam ser completamente eliminadas, garantindo excelente rigidez, alta resistência e alta precisão da base da máquina; ao operar em alta velocidade, a vibração é suprimida para um nível baixo e a precisão de corte é alta, o que garante a boa estabilidade da máquina de corte a laser.

Viga de Alumínio


A viga adota a viga de alumínio, após envelhecimento artificial e processo de endurecimento por solução, a viga tem alta rigidez, qualidade de superfície fina e alta integridade, etc. Entretanto, tem alta flexibilidade que permite que a máquina de corte possa atingir vários formatos de alta velocidade corte de metal sob a condição de precisão satisfatória.

Aluminum Beam

Laser Cutting Head


Cabeça de corte a laser

A cabeça de corte a laser com foco automático pode ajustar automaticamente a distância focal, o que torna a operação simples, conveniente, rápida e precisa. Também reduza o tempo de perfuração, melhore a qualidade da perfuração e corte em alta velocidade para economizar tempo.

Mandril de alta precisão

Mandril pneumático de curso completo, centralização com um clique, liberação e fixação das mandíbulas com um clique, centralização automática, fixação rápida e eficiente, estável e confiável

High precision chuck

Parâmetros técnicos

Modelo GH-FT3015 GH-FT4015 GH-FT4020 GH-FT6015 GH-FT6020 GH-FT6025
Área de trabalho 3050*1530mm 4050*1530mm 4050*2030mm 6050*1530mm 6050*2030mm 6050*2530mm
Potência laser 1000W/1500W/2000W/3000W/4000W/6000W
Comprimento Eficaz de Corte de Tubo 3m/6m/9m
Diâmetro efetivo de corte de tubo redondo Φ20-Φ220mm
Diâmetro efetivo de corte de tubo quadrado Φ20-Φ220mm
Precisão de posicionamento ±0,05mm
Precisão de reposicionamento repetido ±0,03mm

Exibição de amostra
