Série GH-TSA

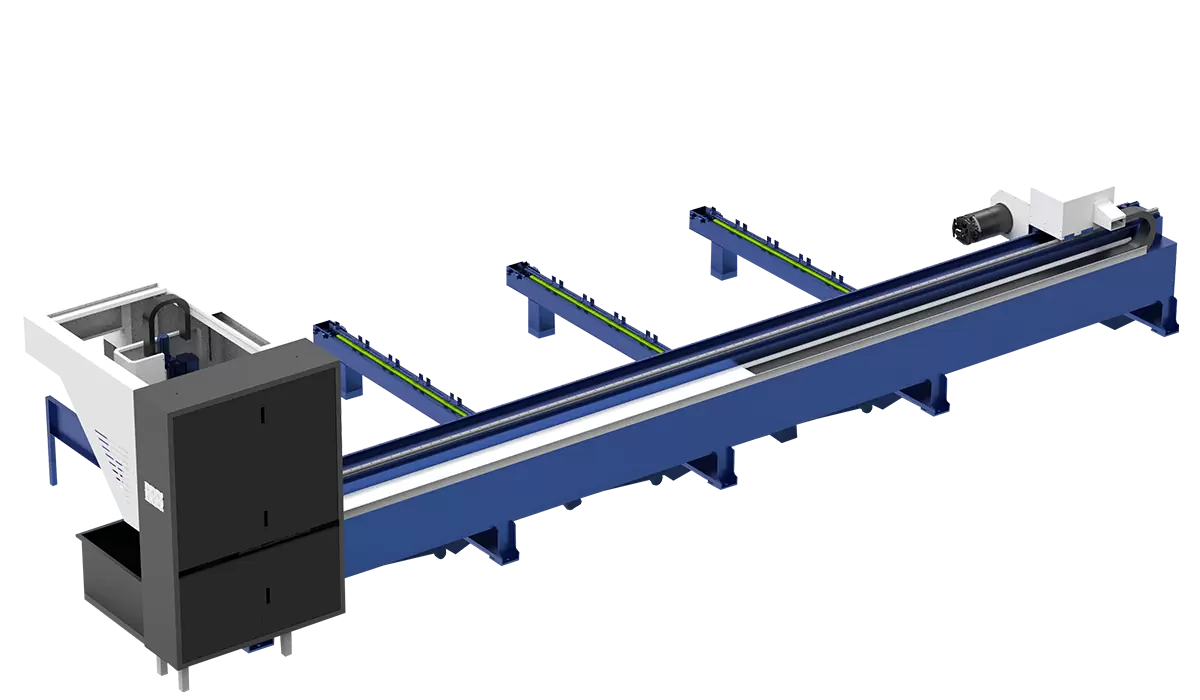

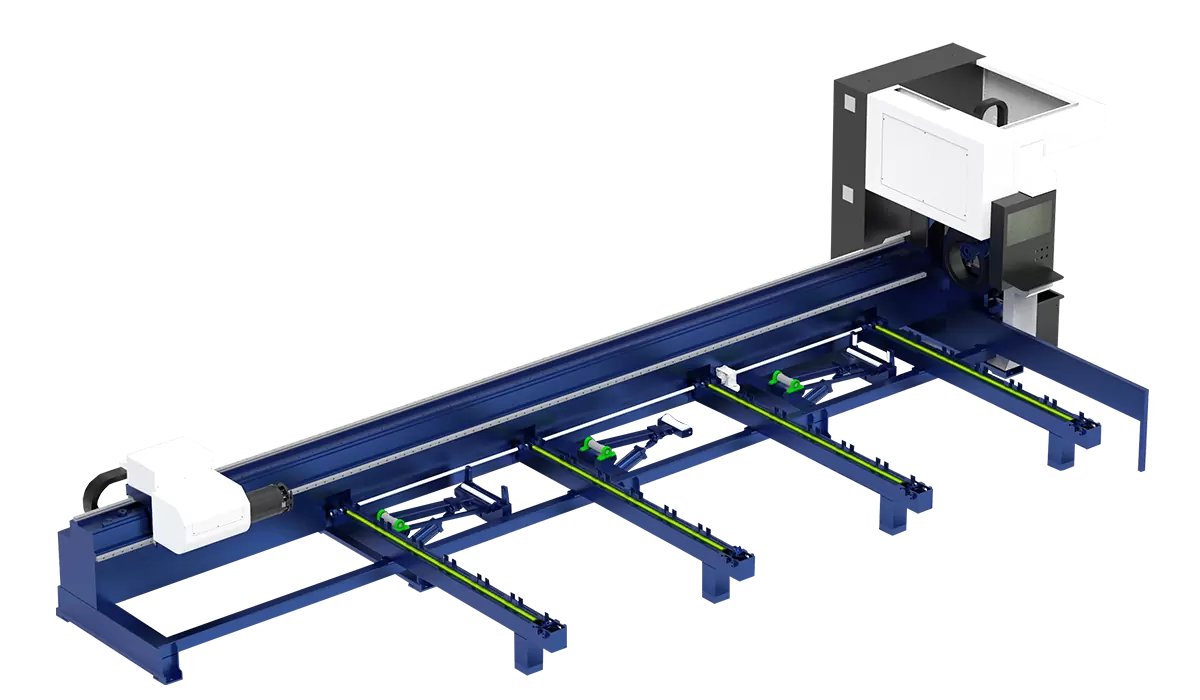

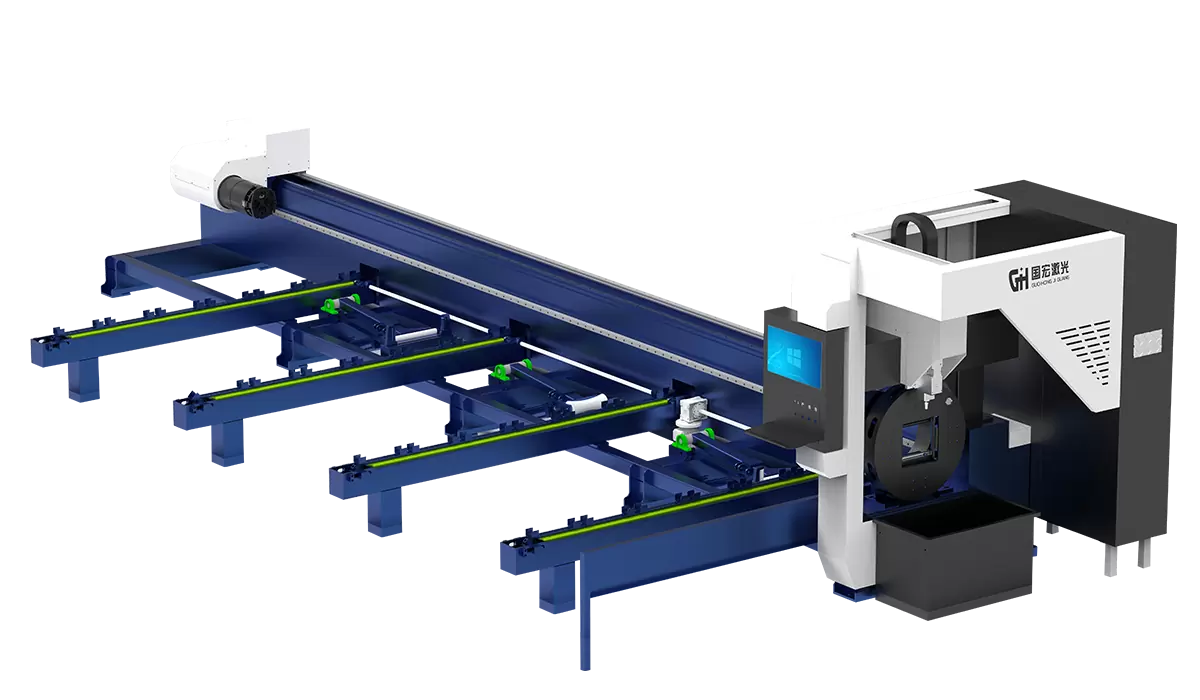

Máquina de corte a laser de tubo com dispositivo de carregamento semiautomático

Adequado para processar tubos de vários materiais e formatos, economizando tempo, esforço e alta eficiência. Uma máquina é versátil, oferecendo a melhor solução para cortar tubos multiformatos!

  • Série GH-TSA
  • Série GH-TSA
  • Série GH-TSA

Introdução do produto

1. Cama de máquina de estrutura mecânica montada lateralmente de alta resistência, adotando tratamento de recozimento de alívio de tensão de 600°C, e a cama tem forte rigidez estrutural, baixa deformação e baixa vibração, e mantém precisão extremamente alta

2. Integração de mandril pneumático duplo de alta velocidade, fixação 2S, cauda extremamente curta e outras funções, e está comprometida em fornecer soluções de corte e processamento de máquinas de tubos simples, seguras e ecologicamente corretas

3. Sistema de controle inteligente, o software de corte CypCut é um conjunto de software especialmente desenvolvido para a personalização profunda da indústria de corte a laser, fácil de usar, rico em funções, adequado para várias ocasiões de processamento

4. Suporta uma variedade de tipos de processamento de tubos e pode processar seções transversais de tubos flexíveis e diversas para atender às diversas necessidades de processamento dos clientes


Professional pipe cutting system.png

Sistema profissional de corte de tubos


Desenvolvido especificamente para processamento de tubos. Suporta corte de alta precisão e alta eficiência de tubos quadrados, tubos redondos, tubos em forma de pista de corrida, tubos ovais, cantoneiras de aço e canais de aço.

Estrutura de cama totalmente nova


A base da máquina-ferramenta é feita de tubos e placas de aço soldadas entre si e possui as características de estrutura estável e razoável, alta estabilidade, alta resistência e alta precisão.

Brand new bed structure.png


Special steel centering.png

Centralização em aço especial


Suporta centralização de aço L, canal de aço, viga I e outros aços especiais para melhorar a precisão do corte

Mandril de alta precisão


Mandril pneumático de curso completo, centralização com um clique, liberação e fixação das mandíbulas com um clique, centralização automática, fixação rápida e eficiente, estável e confiável

High precision chuck.png

Parâmetros técnicos

Modelo GH-TSA120 GH-TSA220 GH-TSA350 GH-TSA520
Poder 1500W/2000W/3000W/6000W
Faixa de fixação do mandril Φ8-φ120mm Φ10-φ220mm Φ15-φ350mm Φ20-φ500mm
Velocidade máxima do mandril 140r/min 120r/min
Capacidade máxima de carga do mandril 100kg 200kg 600kg 1600kg
Comprimento máximo de corte do tubo 6M/9M/12M
Precisão de posicionamento ±0,05mm
Precisão de posicionamento repetido ±0,05mm
