Série GH-J: Máquinas de corte a laser superdimensionadas e de alta resistência para processamento de grandes formatos

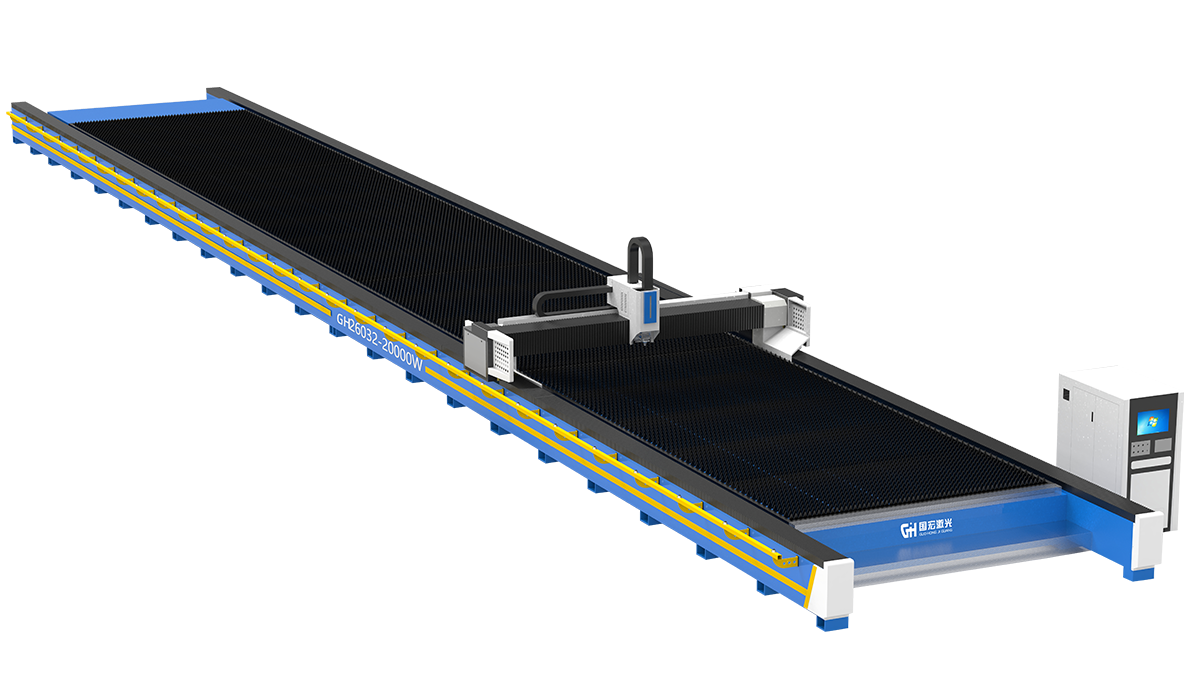

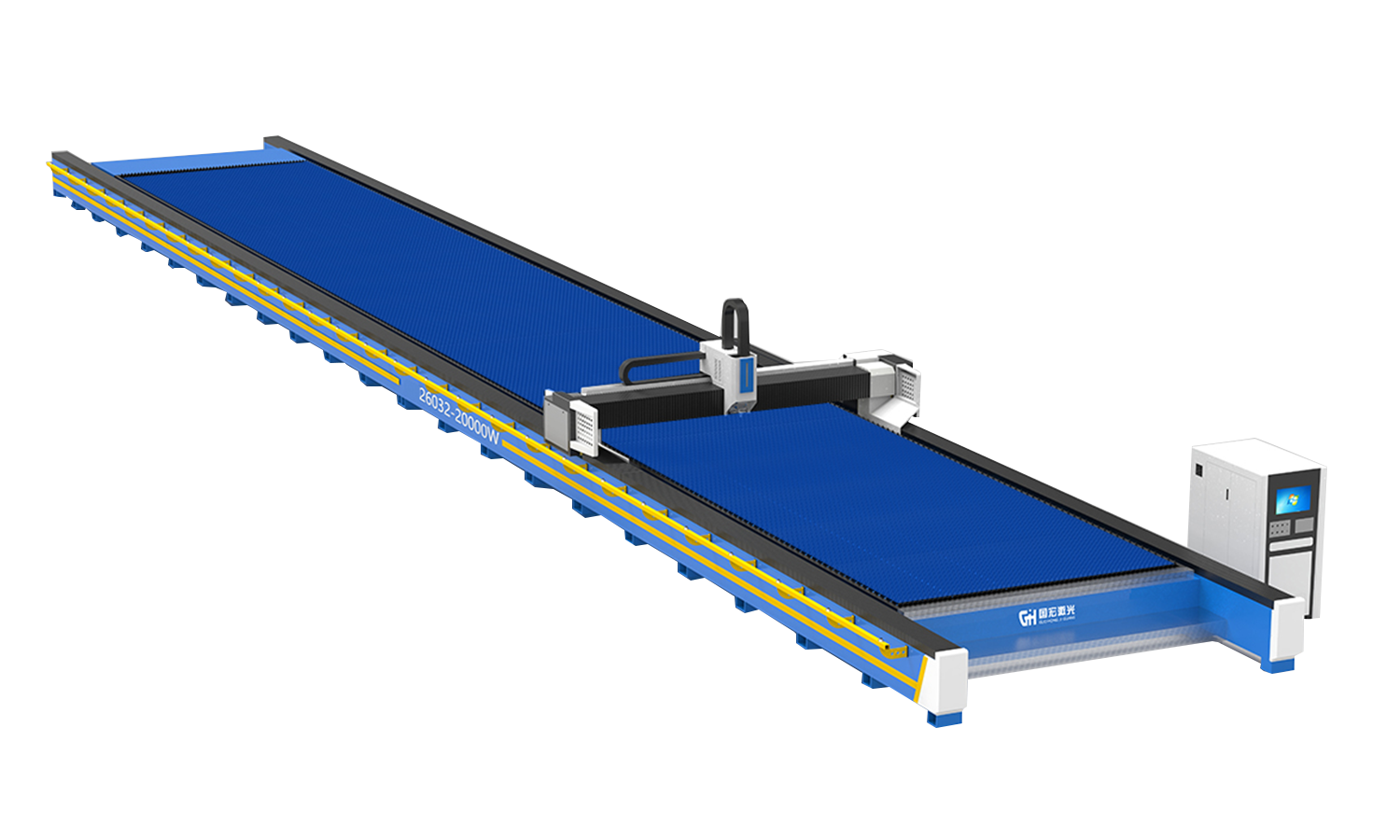

Série GH-J

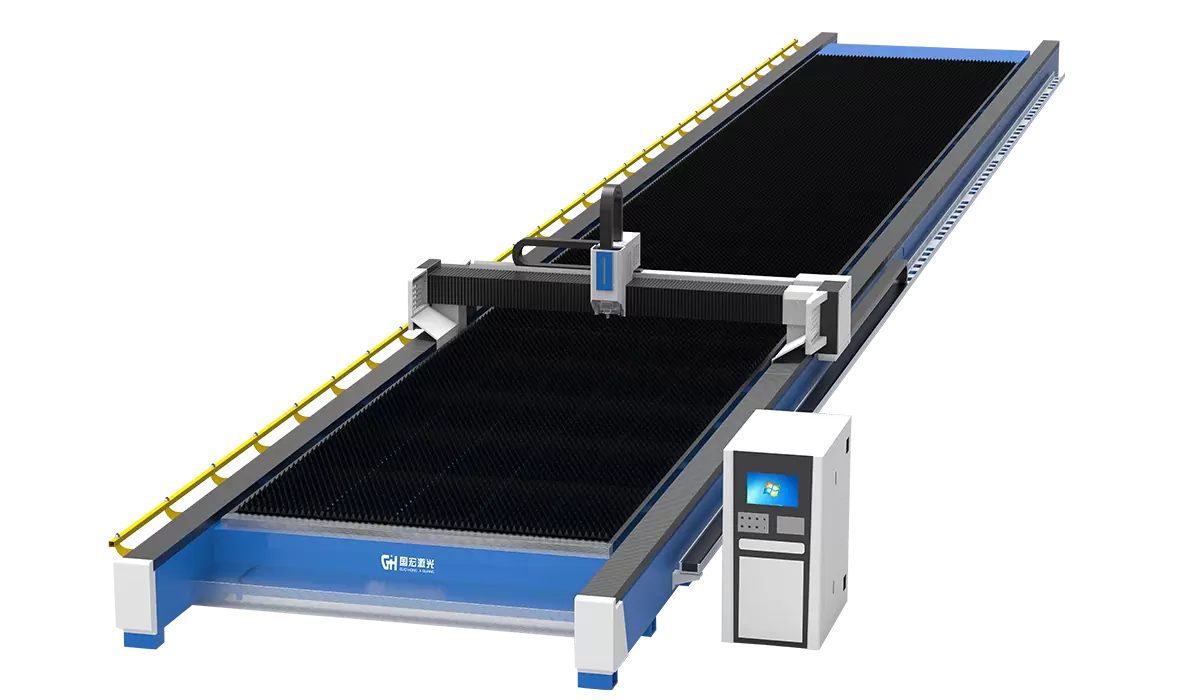

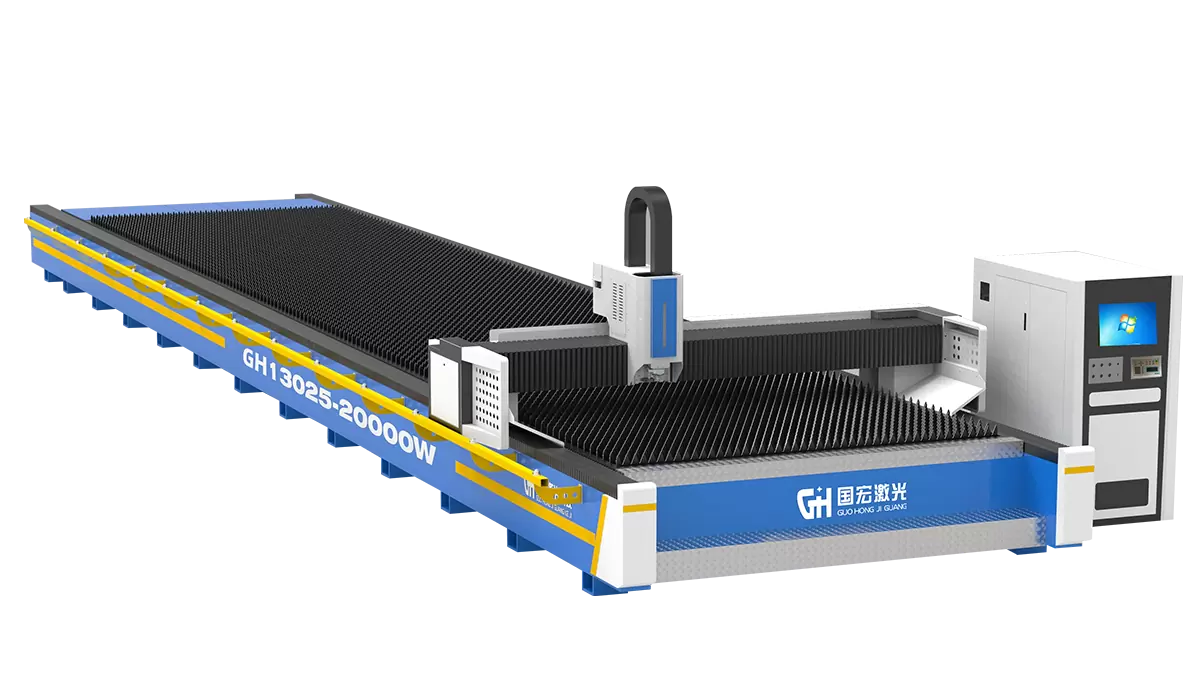

Máquina de corte a laser de formato super grande

1. Formato de processamento superdimensionado

O formato máximo de processamento pode atingir 2.500 mm * 12.000 mm e a espessura máxima da placa pode ser cortada em 25 mm. Pode atender aos requisitos de processamento de grandes formatos. Formatos personalizados são suportados.

2. Cama de soldagem de placa dividida de alta resistência

Otimize o plano de transporte para que possa ser carregado no contêiner geral de 20'GP e 40'HQ. Reduza o custo de transporte, e o custo de transporte será de apenas 1/3 do transporte do contêiner de estrutura.

3. Mesa de suporte de estrutura dividida

Reduza a carga da estrutura da cama, diminua o impacto do material que corre na estrutura da cama, garanta a precisão da máquina e melhore o peso de carregamento da mesa.

4. Pó de Domínio de Fluido Subdividido

O dispositivo de exaustão de fumaça detecta automaticamente a posição de corte a laser para abrir a exaustão de fumaça precisa, fecha a área sem corte para exaustão de fumaça, controle de fumaça totalmente fechado, aumenta a sucção e remove a fumaça ao máximo.

5. Chapa metálica independente substituível à prova de queimadura

Reduza a erosão da injeção de escória no leito e melhore a vida útil do leito.

Investigação 

Contate-nos

Introdução do produto

As máquinas de corte a laser de fibra para grandes áreas usam um design modular, expandem rapidamente as regiões de corte de metal e reduzem os custos de transporte. Ele pode realizar o processamento oportuno de vários gráficos e caracteres e é fácil de usar e direto. Formatos personalizados são suportados. O formato máximo de processamento pode atingir 2.500 mm * 12.000 mm e a espessura máxima da placa pode ser cortada em 25 mm. Pode atender aos requisitos de processamento de grandes formatos. Formatos personalizados são suportados.

Tamanhos personalizados e larguras de corte extra grandes disponíveis

A área de corte pode ser selecionada entre 14m e 20m, os comprimentos de corte podem ser personalizados de acordo com os requisitos ， Corte estável de chapas de espessura média acima de 20 mm em lotes de longo prazo

Viga de Alumínio

A viga adota a viga de alumínio, após envelhecimento artificial e processo de endurecimento por solução, a viga tem alta rigidez, qualidade de superfície fina e alta integridade, etc. Entretanto, tem alta flexibilidade que permite que a máquina de corte possa atingir vários formatos de alta velocidade corte de metal sob a condição de precisão satisfatória.

Cabeça de corte a laser

A cabeça de corte a laser inteligente desenvolvida para alta potência possui maior eficiência de corte e melhor efeito de corte.

◆ Monitoramento de perfuração conjunta

Melhore a eficiência de corte, detecte se a perfuração é necessária em posições combinadas.

◆ Piercin inteligente

Aumente a eficiência da perfuração, monitore a perfuração e corte imediatamente após a perfuração para melhorar a eficiência e reduzir custos.

Parâmetros técnicos

Modelo	GH-J6025	GH-J12015	GH-J12020	GH-J12025	GH-J12030
Área de trabalho	6000*2500mm	12000*1500mm	12.000*2.000 mm	12000*2500mm	12.000*3.000mm
Potência Laser	6000w-60000w
Precisão de posicionamento	±0,03mm
Precisão de reposicionamento repetido	±0,02mm
