Série GH-GC

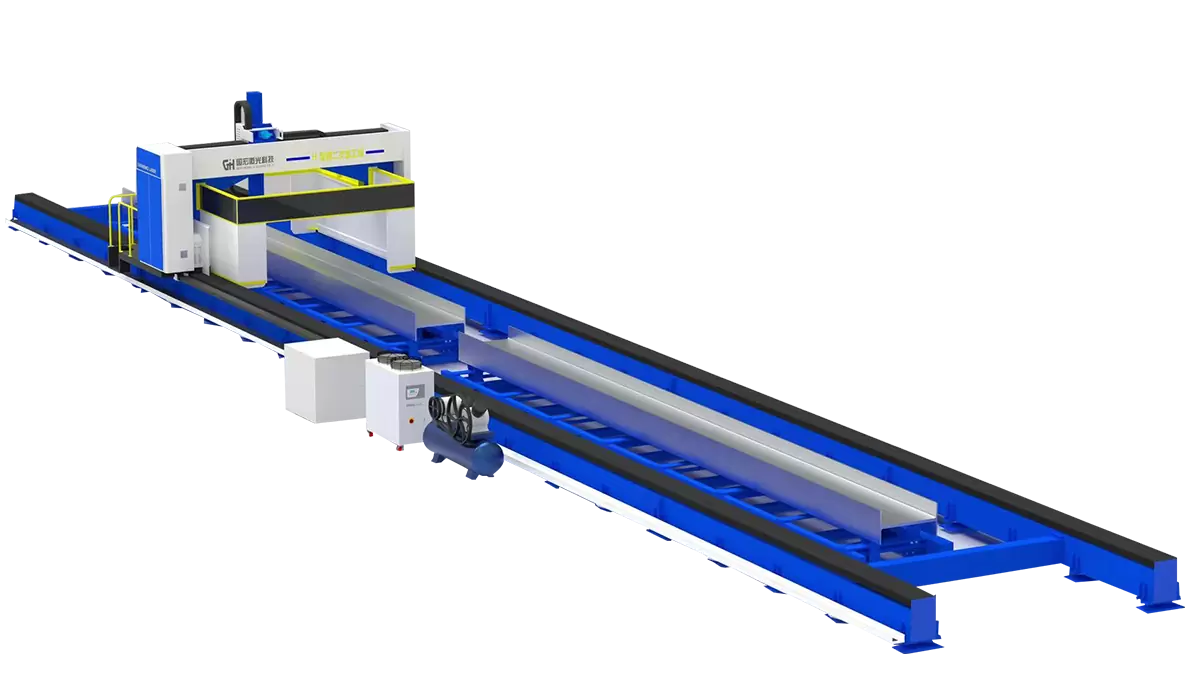

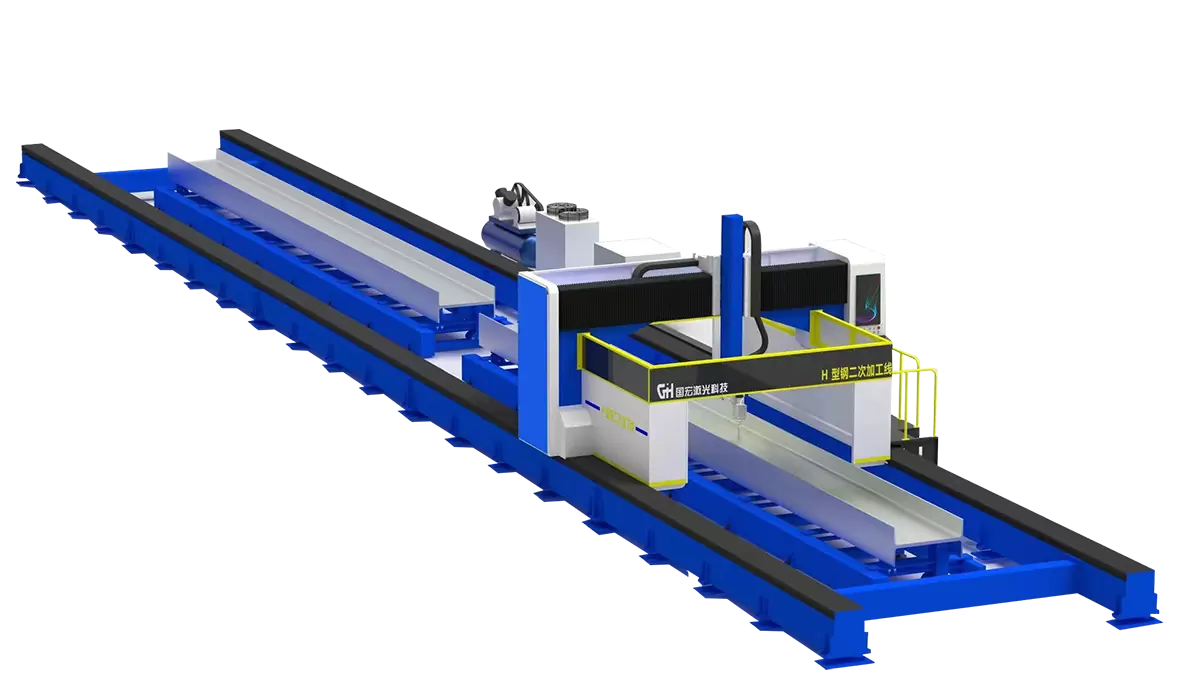

Máquina de corte a laser de fibra de pórtico de grande formato

A máquina de corte a laser de fibra da série GH-GC é uma máquina de corte a laser de design personalizado, equipada com plataforma separada e área de corte ultra grande para chapas de metal grandes e tubos de feixe H, desenvolvida independentemente pela Guohong Laser.

A série GH-GC pode processar com eficiência tubos de perfil multiformato de viga H, canal, Angel Steel. E este modelo de máquina de corte a laser de fibra também pode processar chapas de metal de grande espessura com corte chanfrado.

Com capacidade de corte em 5 eixos, a série GH-GC pode processar com eficiência todos os materiais que são comumente usados em empresas de processamento de aço estruturador.

Investigação 

Contate-nos

Introdução do produto

1. Corte chanfrado versátil:

Ângulo de corte chanfrado máximo de 45°. Obtenha cortes chanfrados em vigas H e chapas metálicas espessas, atendendo às diversas necessidades da indústria.

2. Solução tudo-em-um:

Uma máquina para diversas aplicações em engenharia estrutural, construção naval e muito mais, garantindo soluções de corte abrangentes.

3. Alta eficiência de produção:

Simultaneamente adequado para diversos materiais e espessuras, aumentando a eficiência da produção e minimizando o tempo de parada para ajustes.

4. Chanfros de precisão:

Utilize a tecnologia de corte a laser de fibra para cortes chanfrados de alta precisão, garantindo uma preparação de soldagem de alto nível.

5. Ampla aplicação para vigas H:

Adaptado para corte de vigas H, ideal para fabricação estrutural e projetos de construção.

6. Economia de custos:

Reduza o tempo de mão de obra e de configuração, melhorando a eficiência geral da produção e reduzindo os custos de fabricação.

7.Design Inovador:

Incorporando tecnologia inovadora, o equipamento amplia o escopo de aplicação do corte chanfrado, oferecendo soluções criativas de corte.

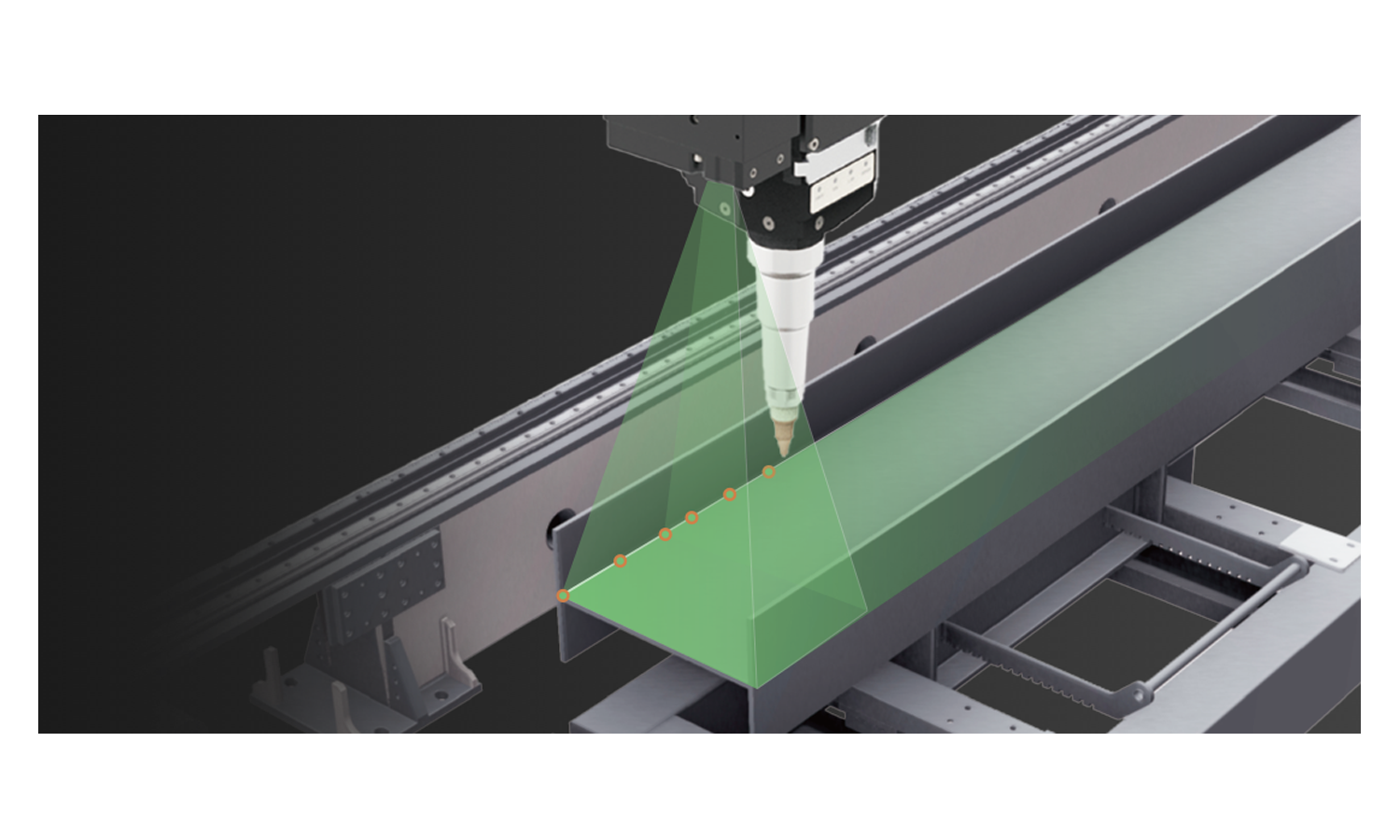

Cabeça de corte especial em aço em forma de H

Ângulo de corte chanfrado máximo de 45°. Obtenha cortes chanfrados em vigas H e chapas metálicas espessas, atendendo às diversas necessidades da indústria.

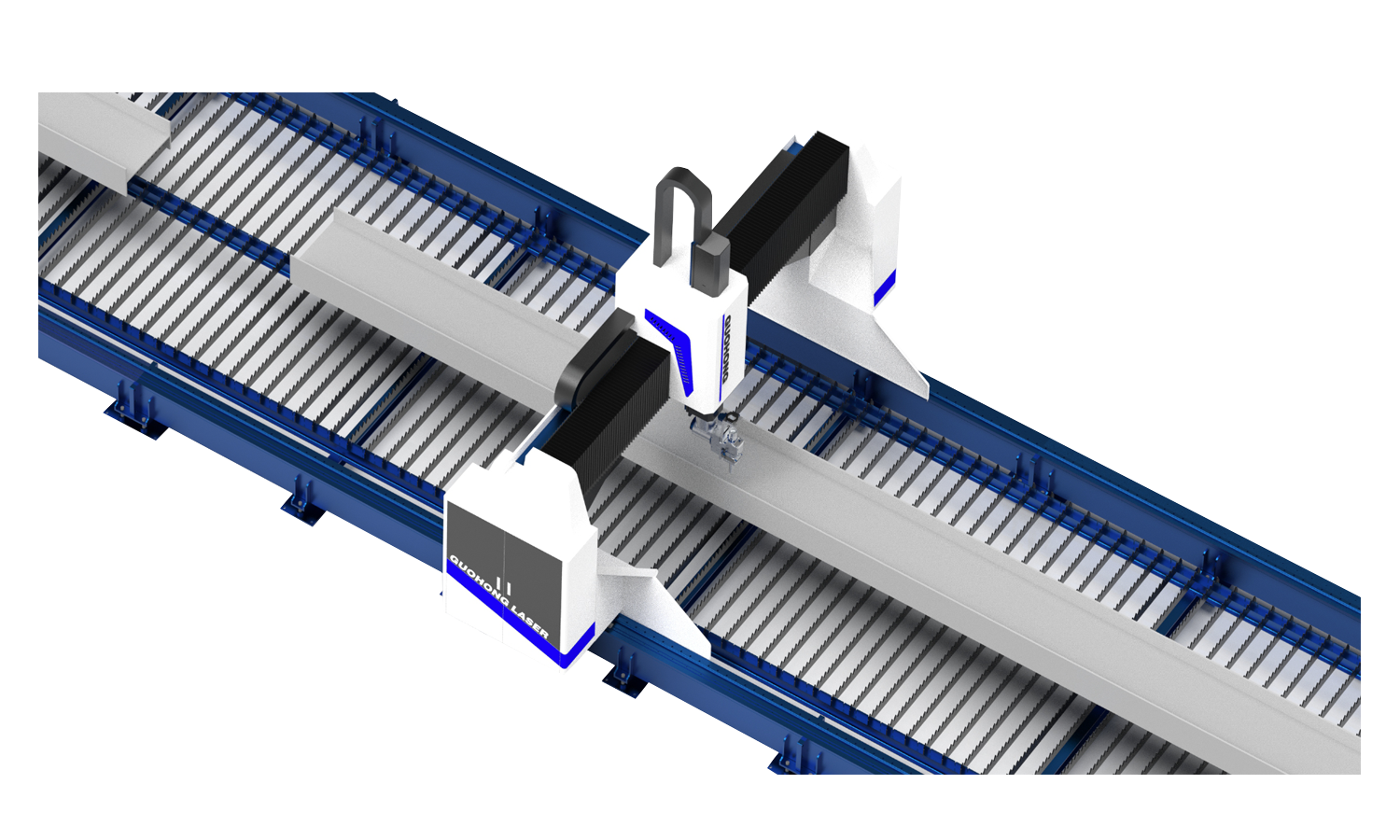

Vigas estruturais de pórtico leves e de alta resistência

O equipamento adota leito de soldagem de placa de aço de alta resistência e usa processo de soldagem de ranhura para obter soldagem de alta resistência entre placas de aço;

Vigas estruturais do tipo pórtico leves e de alta resistência melhoram a flexibilidade de corte do equipamento e garantem maior precisão de corte

Parâmetros técnicos

Série GH-GC
Modelo	GH-GC13015	GH-GC13020	GH-GC13025	GH-GC26020	GH-GC26030
Área de trabalho	13000*1500mm	13.000*2.000 mm	13000*2500mm	26.000*2.000mm	26.000*3.000 mm
Potência Laser	6KW, 12KW, 15KW, 20KW, 30KW, 60KW, 80KW
Um ângulo de rotação do eixo	±90°
Ângulo de rotação do eixo B	±90°
Cama de máquina	Projeto de base de máquina separada
Precisão de posicionamento	≤0,5 mm
Velocidade máxima de movimento X/Y/Z	80m/min
